臥式列管冷凝器

我廠生產的列管式冷凝器，臥式列管冷凝器按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。

全國統一訂購熱線：0510-85189090

立即咨詢

臥式列管冷凝器的特點

(1)臥式殼程冷凝膜傳熱系數要比立式管內或管外的膜傳熱系數高數倍，同時不凝物不會在死角積累起來不易排出。

(2)冷卻水走管內便于清掃水垢。水走管內容易保證有較高的流速，這對降低水垢生成的速度與提高水膜的傳熱系數都有好處。

(3)臥式列管式冷凝器，使低層管子處于冷卻水進口處，而使冷凝液積于底層，以便降低冷凝液的溫度。在表面冷凝系統中，對冷凝液進一步冷卻很重要，如果冷凝系統中的溫度較高，一接觸空氣有機氣體就會有大量揮發，一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器，不過這樣要增加費用。

臥式列管冷凝器的結構

臥式列管冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。

進行熱交換時，冷卻水由頂蓋的連接管進入，在管內流動，這條路徑稱為管程；有害蒸氣在管束與殼體之間的空隙內流動，這條路徑稱為殼程；管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，因為無論從傳熱、壓力降及清掃方面都比較合理。

我廠生產的列管式冷凝器，臥式列管冷凝器按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2，可根據用戶需要定制。

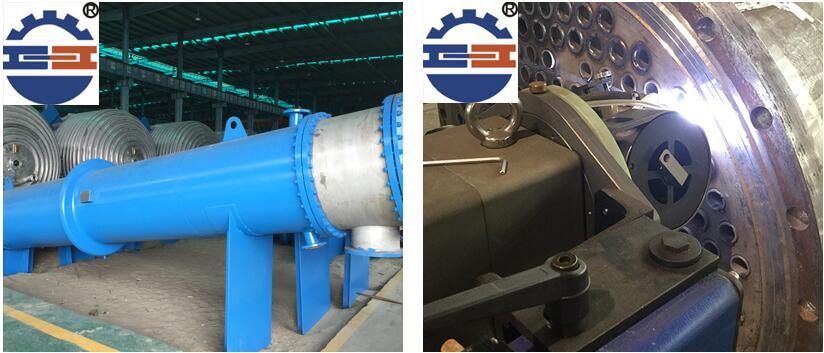

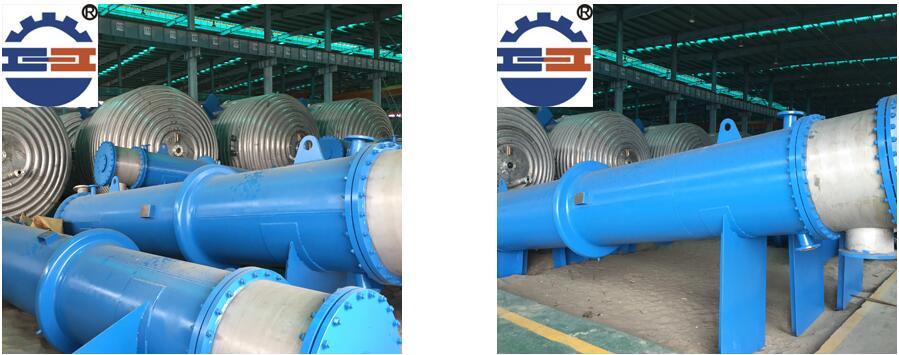

臥式列管冷凝器細節圖

主要技術參數（供參考）

所有列管式冷凝器圖片均為實物拍攝，由于產品不斷更新，具體參數請聯系我公司。

臥式列管冷凝器保養

在列管冷凝器往常的運轉中，要堅持給設備管路的清洗，要常常做防止性檢測，大程度地完成對列管冷凝器的保護。選用懸臂型列管冷凝器：主機在起停的過程中，因為列管冷凝器蛇形管存在著壓力差和溫度差，壓力差與溫度差將致使銅管發作彈性超直效應，因為銅材、垢質膨脹系數不同很大，所以懸臂型列管冷凝器有主動脫垢的功用。在運轉過程中因為制冷劑在列管冷凝器中發作兩相變換發作高頻轟動，因而很難構成結垢中心，致使水垢無法附著管壁；列管冷凝器制造時應進行預膜防垢處置，可有用的阻礙塵垢晶體在銅管外表上附著；選用少數接連排水設備，將冷卻循環水的鈣離子的濃縮倍數控制在必定范圍內，有用的避免垢質的分出；還有可以設置預冷器，使列管冷凝器管的外表蒸騰溫度在50℃以下，選用大水量密集型布水器，保證列管冷凝器管外表時辰被水膜包覆，無干枯點。當換熱盤管的外表溫度低于50℃時，發作的垢質疏松，易于沖刷，當其外表溫度高于50℃時，發作的垢質堅固，難以鏟除。設置檔水板，使較高溫度的冷凝管上無水沾附，可有用地防止列管冷凝器結垢。

臥式列管冷凝器的清洗方法

1、物理清洗：固定管板式的可以用水泵刷子沖洗，如果是抽芯式即浮頭式的即可把管束抽出來沖洗

2、化學清洗：當積垢由疏松變?yōu)橹旅堋⒂操|后，采用機械清洗方法己達不到清垢目的，此時宜采用酸洗的方法。鹽酸不用預熱就能容易地溶解碳酸鈣和碳酸鎂水垢，因此酸洗液一般為常溫鹽酸溶液。酸洗雖然能很好的疏松水垢和恢復冷卻器表面的正常狀態，但鹽酸對冷卻銅管有腐蝕作用。為了保護冷卻器管壁不受鹽酸的侵蝕，在酸洗液內必須加入添加劑，即強烈地遲滯金屬溶解過程的物質。我們選用的添加劑為苯駢三氮唑，即BC-801水穩定劑，使用濃度為3%左右。根據經驗，若能夠按時進行機械清洗，酸洗可2a--3a進行1次；反之，需每年進行1次酸洗。

臥室列管冷凝器案例施工現場：
